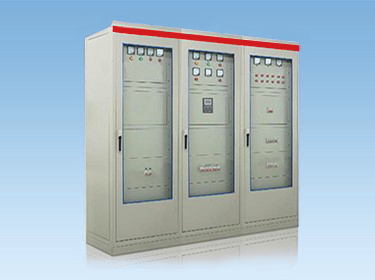

客戶若想知道DC屏幕的基本組成，但他們也需要先知道什么是DC屏幕。直流屏是直流電源操作系統的總稱，一般稱為智能免維護直流電源屏，一般稱為直流屏。這是用于供貨型號規格為GZDW的直流電源的。用于電站、配電站等電力工程操作系統中，為電力控制負荷和DC安全事故照明負荷持續提供DC電力。它是當前電力工程控制系統和保護的基礎。
DC屏由整流模塊系統、配電、降壓、電池安全檢查、電源開關數量檢查、監控系統、絕緣檢測等單元組成。DC屏幕有很多類型，所以這里不介紹。消費者只需要知道，無論什么樣的DC屏幕組成和分類，當它們組合在一起時，整個DC供電操作系統都會有同樣的效果。整流模塊系統：主要的作用就是將交流電流整流為直接電流的單機模塊，它能夠幾臺同時一起應用，達到了N1冗余。整流器模塊的輸出為110伏和220伏穩定可調的DC電壓。
配電裝置:主要用于交流輸入、DC輸出、電壓和電流顯示等部件。降壓單元:采用降壓設備將輸入電壓傳輸給母控制器，并將母控制器電壓保持在110伏或220伏。電池安全檢查單元:顧名思義，它是用于檢查電池電壓的設備。電源開關量檢測單元:與電池安全檢測單元作用相同，但檢測的對象變成開關量。
監控系統:對電池、開關量等單元進行長期監控。根據監測到的實時數據，采集電池、開關量等電池的實時數據并進行適當處理，實現控制管理系統的功能，從而保證DC屏幕的持續安全可靠運行。絕緣監測裝置:用于監測線路和系統絕緣性能的裝置。通常，我們會根據情況設定一個額定值，然后絕緣監測單元會自行監測線路和系統，以確保實時值在設定額定值內。通常，絕緣檢測器或絕緣繼電器用于檢測線路的絕緣狀況。
DC屏的工作原理:當系統交流輸入正常時，當兩個交流輸入正常時，兩個交流輸入通過交流轉換控制器選擇一個輸入，并根據交流配電設備模塊向每個充電模塊供電。充電模塊輸入三相交流電，并將其轉換為220伏120伏交流電。在被保護隔離二極管保護和隔離后，重合閘匯流排導管不僅給電池充電，還向重合閘負載供電。此外，重合閘母線槽還根據硅鏈設備和控制模塊構成備用系統來操作母線電源，監控單元還對系統進行監控、管理和控制。根據配電監控設備采集并結算數據信號后，由監控單元模塊統一管理，顯示屏上的操作界面可以連接到遠程監控系統。
