消防機械應急啟動裝置

我國新頒布的《消防給水及消火栓系統技術規范》于2014年10月1日起正式實施，其中的第11.0.12條中明確的規定：消防水泵控制柜必須具有機械應急啟泵的功能，這樣對消防泵控制柜行業又提出了一個新名詞——機械應急啟泵功能。

規范已經頒布實施那么它又該如何的具體實施呢？不管是電氣專業人員和排水專業的人員都無從下手。新規范僅僅強調：電源只要供電正常，不管控制線路如何，必須能夠強制啟動，而如何去實現這個功能該規范并未詳細說明。

新規范屬于對排水專業的規范，針對其中提到的關于消防泵控制柜的內容，我司和該規范編制組成員進行了深入溝通了解，他們給的說法是，消防泵控制柜行業存在一定的問題，我國曾經出現多起因?yàn)榭刂乒癫荒軉⒈枚鴮?dǎo)致不能滅火的案例發生，新規范的目的就是要提高消防控制柜的可靠性。消防控制柜中的機械應急啟泵功能就是在控制電路出現故障而電源正常時，能通過機械應急啟泵直接控制消防泵強制性啟動，這樣大大的提高了消防水泵控制柜的可靠性。

那么新規范規定消防水泵控制柜必須具有機械應急啟泵功能，其原因我們就很清楚了。但是對于“機械應急啟泵功能”是什么？如何去設計？對于傳統設計、制造會帶來什么？新規范只是指出了要有這個功能并沒有具體操作方法。因此小編收集整理國內、國外的相關資料，通過嚴格的分析驗證提出以下幾點建議供君參考。

一、國內外相關標準解讀

小編對國家標準GB / T 21208 - 2007 / IEC / TS 62091：2003，MOD《低壓開關設備和控制設備 固定式消防泵驅動器的控制器》、美國消防協會NFPA 20 - 2007《Standard for the Installation of Stationary Pumps for Fire Protection》和國際電工委員會標準IEC 62091 - 2007《Low-voltage switchgear and controlgear — Controllers for drivers of stationary fire pumps》這三種國內外的相關標準進行分析解讀，發現它們提出了“應急機械運行控制”和“緊急運行控制”著連個名詞，其含義和我國的新規范中提出的“機械應急啟泵功能”類似，可作為我們?cè)O(shè)計和生產消防泵控制柜的相關依據，小編對其關鍵部分翻譯后發布供大家參考：

1、國家標準GB / T 21208 - 2007 / IEC / TS 62091：2003，MOD《低壓開關設備和控制設備 固定式消防泵驅動器的控制器》

其中第8.5.1.2條：控制器緊急運行控制可由機械驅動（比如接觸器的機械操作）或者由備用開關來控制完成

緊急運行控制應通過下面4中方式讓其達到A優先級別：

①提供緊急運行裝置和電動機連續運行和非自動啟動的操作。

②緊急操作裝置應該設計成只能往一個方向移動,從開始斷開到最后運行這個方向。

③緊急運行裝置要可以閉鎖到運行的位置，應當由操作者選擇鎖定而不是自動的。

④在運行閉鎖位置的以外位置，操作員釋放手動緊急操作器，控制器要能夠自動轉換為斷開。

2、國際電工委員會標準IEC 62091 - 2007《Low-voltage switchgear and controlgear — Controllers for drivers of stationary fire pumps》

該規范翻譯為中文為《低壓開關和控制設備固定式消防水泵驅動器中的控制器》，小編主要摘錄了其中的8.5.1.2：控制器的緊急運行控制可以由機械驅動（如接觸器機械操作）或者冗余開關裝置來完成。冗余的開關裝置必須可以進行可機械的操作，防止控制電源斷電或者其他控制電路失效。

國標GB / T 21208 - 2007  / IEC / TS 62091：2003，MOD修改采用IEC / TS 62091：2003標準，IEC和我們的國標相比，我們把其的“redundantelectrical switching device”翻譯成“冗余開關裝置”，我們的國標則是“備用開關電源”。國際電工委員會第二句對冗余開關裝置還提出了相關的要求，而我們的國標則沒有相關規定。其他的關于“A優先級”相關要求國際電工委員會和國標是一樣的。

3、美國消防協會標準NFPA 20 - 2007《Standard for the Installation of Stationary Pumps for Fire Protection》該標準翻譯成中文意思為《固定式消防泵安裝標準》，小編就著重摘錄其中的10.5.3.2——控制器應急機械控制。

①控制器必須配備緊急運行手柄或者是操作桿用于機械性閉合電機電路上開關機構。

②操作桿或者手柄必須提供電機連續的運行和非自動的操作，這種操作不應受任何裝置影響，更不能依賴壓力開關的控制。

③以上這種方法必須能夠手動操作通過手柄或者操作桿進行機械閉鎖，或者使其位于啟動位置，

④機械閉鎖不能是自動必須由人為的操作。

⑤操作桿或者手柄應該只能往一個方向移動，也就是從斷開的位置到最后的啟動位置。

⑥除去一般的權運行位置，操作員在所有位置釋放操作桿或者手柄時，電機啟動器都要能自動的返回?cái)嚅_位置。

根據以上對三個標準的了解，小編通過總結得到下列信息：要實現新規范中的機械應急啟泵功能，就必須先在消防水泵的電動機主電路設置一個可被機械驅動閉合的開關（比如接觸器等）或者一個冗余開關裝置，這一個冗余開關裝置還必須是可以機械操作的；之后要在消防泵控制柜上加裝一個緊急操作桿或者手柄，用來機械性別和上面的開關機構或者冗余開關裝置。

二、機械應急啟泵功能如何具體設置

我們要善于學習別人的有點，進而通過別人的優點反照出自身的不足，既然NFPA和IEC標準中有關于“應急機械運行控制”和“緊急運行控制”的要求，那么國外就可定有非常成熟的產品完全符合上述標志，那么我們就可以借鑒一下他們的做法，國外的應急啟泵如何做的呢？

根據J我司技術人員敘述，他們的點擊驅動消防泵控制器按照電機啟動方式包括：電阻啟動、全壓直接啟動、開式星三角啟動、固態軟啟動、閉式星三角啟動和部分繞組啟動等類型，而這些所有的控制器都具備緊急啟泵功能。下面為Joslyn Clark公司消防泵控制柜的部分技術細節。

1、消防泵控制柜

柜體設置有下列功能組件：

①斷路器操作手柄和隔離器，可以同時進行斷路器和隔離器的操作。

②手動的啟動、停止按鈕，用來實現標準規定的機械應急啟泵功能。

③機械應急啟動手柄可以通過機械方式閉合接觸器。

④具有人機交互的界面，可以對各種系統參數進行設置和顯示。

經過實際的檢驗，柜體設置這些功能組件都是根據NFPA和IEC標準。

2、機械應急啟泵功能具體實施

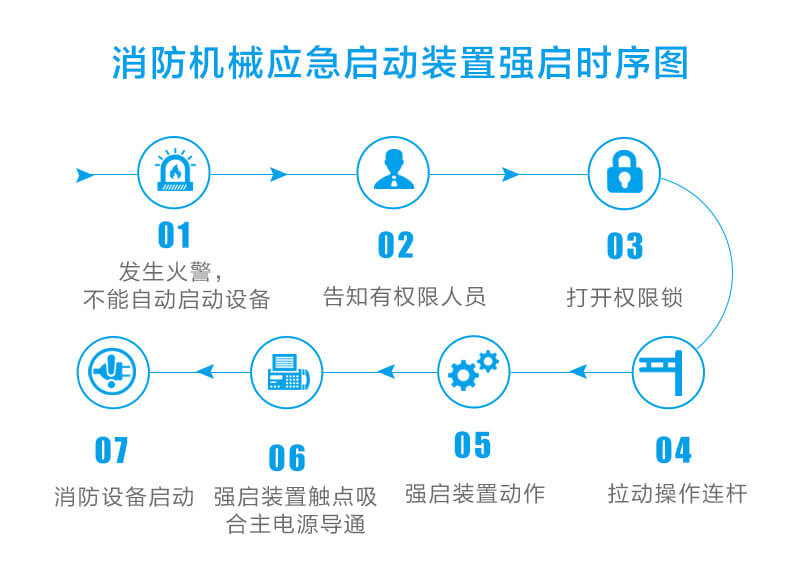

通過小編和Joslyn Clark公司相關技術人員的多次溝通和交流，了解到機械應急啟泵功能適用于全部的啟動方式，包括降壓啟動和全壓啟動，在Joslyn Clark公司的消防泵控制柜中，配備機械應急啟動手柄，緊急情況下一旦拉動手柄，柜內機構會以機械方式閉合主回路運行控制器，使水泵點擊全壓啟動。

在Joslyn Clark公司生產的消防泵控制器中，直接氣動控制其這種方式最為簡單，應急手柄只需要拉動閉合主接觸器，就可以實現機械應急啟泵功能；軟氣動控制器方式，依靠應急手柄閉合支路接觸器來實現應急啟泵；而星三角啟動控制器方式，必須要應急手柄同時閉合兩個運行用接觸器，從而實現應急啟泵。所有降壓啟泵激動控制器，在實現機械應急啟泵功能時，都需要通過應急手柄的操作，跳過了降壓啟動這一步，控制消防水泵點擊直接全壓運行，達到直接啟動的目的。

3、電控制器的標準設置

①交互界面

包括手動停止和啟動按鈕；設定啟泵的參數和顯示系統壓力數值；故障報警、運行中的電流顯示和三相電壓顯示等實時數據顯示；歷史參數數據的記憶功能；Modbus TCP以太網通訊接口；可通過變成操作運行周期的定時器（如設置定期啟動水泵）等。

②啟動、停止水泵的控制功能

a.交互界面上設置停泵、啟泵按鈕；

b.控制柜柜體外表配備機械應急啟動手柄，只要拉起就可以應急啟泵；

c.水壓力系統的應急啟泵；

d.其他消防設備遠程遙控自動啟泵；

e.遠程的手動啟泵。

③PMR（電源監視繼電器），基于繼電器上的微處理器

提供水泵電機的堵轉保護、電流和電壓檢測，并將參數實時顯示在交互界面上。

4、典型的控制電路

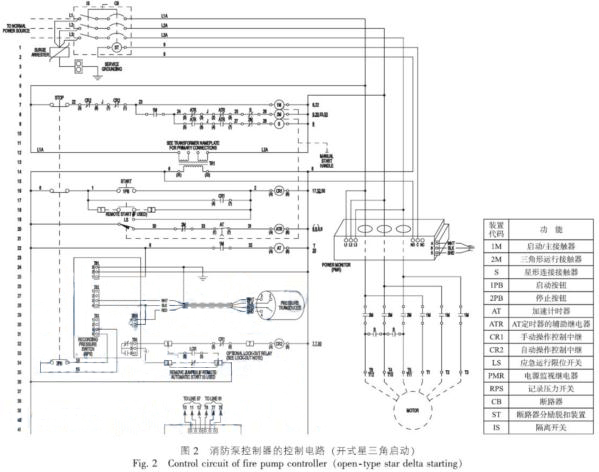

配備全新的機械應急啟泵裝置的消防泵控制柜，對于控制線路又有哪一些新的要求呢？當操作人員拉動應急手柄進行緊急啟動，控制電路需不需要斷電？小編通過對Joslyn Clark公司產品的控制線路比較，發現其中開式星三角啟動的控制線路（如圖2）相對來說比較復雜，并且具有很強的代表性，我們就來進行詳細的探討如下：

1、常規的啟動控制

電動機的主電路設置有S、1M、2M共三個接觸器，當控制器由消防遠程啟動信號、主管低壓壓力信號、其他消防信號或者控制器的面板直接手動啟動時，其中的CR2繼電器啟動（正常情況該繼電器位于通電位置），1M、S接觸器得電閉合，水泵電機繞組按照星形的連接方式啟動。與此同時AT定時器進行延時，到達設定的時間，AT定時器常閉觸電斷開，使繼電器ATR斷電，ART輔助觸電使S接觸器斷電、2M接觸器通電。這時候 由于1M、2M主觸頭的閉合，水泵電機繞組將按照三角形接線進入全壓的運行狀態啟動水泵電機。

2、機械應急啟動控制

在上面的電路圖中，有一條虛線把機械應急手柄、限位開關LS和1M、2M接觸器互相連接，這種連接代表著一種機械操作邏輯關系，就是當進行應急啟動時，拉起機械應急手柄會帶動1M、2M接觸器閉合，同時LS限位開關由6-30號段子的接通轉換為6-2端子的接通，當應急手柄取消操作時，會進行反方向的聯動。在小標和Joslyn Clark公司專業技術人員的了解交流中證實這一點，并且還印證了機械應急啟動就是采用機械的動作方式、閉合主回路運行接觸器，達到水泵電機直接全壓啟動。

這個結構推翻了小編原先的想法，原以為應急機械手柄拉動時，限位開關會立刻斷開電路電源來避免機械操作和電器控制起沖突，但是Joslyn Clark公司設計的方法卻并非如此，通過更加深入和了解，小編不得不佩服美國消防行業的縝密思維。

我們大家都應該知道，辨別接觸器主觸頭性能好壞的方法大多是通過電磁鐵快速動作為前提，接觸器的動作越快速，電弧的觸頭傷害也就越小，如果我們只通過機械手柄來閉合或者斷開接觸器，會因?yàn)槲覀兊膭?dòng)作緩慢而造成觸頭的損傷，雖然這種損傷非常小，但是Joslyn Clark公司為了盡可能減少傷害而設計了限位開關，每當操作員拉動應急手柄，限位開關會第一時間動作，繞過正常啟動順序，直接讓1M、2M接觸器通電，如果這時接觸器線圈完好，接觸器的主觸頭將會以電的方式先于機械方式快速閉合從而接通水泵電機電源，完成機械應急啟泵。當然線圈如果發生故障，還有備用方案就是以機械的方法閉合接觸器。

這個時候我們有些同行會說，火災難得一遇，應急啟泵裝置很少去動用，這種對接觸器觸頭的損傷非常的小，沒必要去弄這個限位開關。小編認為這么說不無道理，可是火災既然發生的概率非常的小，我們的消防水泵應急柜更應該做到養兵千日用兵一時，避免任何意外情況的發生，所以要減少這種觸頭的損傷。只有這樣一旦發生火災才能保證應急啟泵功能的順利運行。Joslyn Clark公司對于消防泵控制柜的這種做法非常的實用且科學，使應急啟泵裝置在日常維護、演練或者滅火實戰中，才能最大程度減少這種對觸頭的損傷，同時也讓應急啟泵裝置多一次的使用壽命，這種設置限位開關的做法值得借鑒。

3、消防泵控制柜和電源系統的組件性能要求

按照GB / T 21208 - 2007 / IEC / TS 62091：2003，MOD、NFPA20 - 2007、IEC 62091 - 2007標準設計生產機械應急啟泵產品時，消防泵控制柜和電源系統各組件的性能要滿足哪些要求？

①電源容量

不管消防泵控制柜采用哪種方式啟動電機，當應急啟泵時，最終都會用機械的方式閉合主電路的接觸器，使水泵電機全壓啟動，那么電源容量就應該滿足電機的全壓啟動。

②控制柜箱面

消防泵控制柜的箱面要配備本文章圖1的功能組件，來滿足上述標準對這些功能“可外部操作”的具體要求。

③隔離器

a.隔離器的額定電流不能小于水泵電機額定電流的115％；

b.出于安全性考慮，斷路器要和隔離器聯鎖。

使用有隔離功能的斷路器，要滿足下面的要求。

④斷路器和堵轉保護裝置——過流保護裝置

上述標準中要求設置堵轉保護和短路保護功能，并且是唯一允許裝設的電流保護裝置，還規定這樣的保護裝置要具備在火災發生的情況下，其第一次動作斷開后，消防人員還要具備“二次機會”的能力，將消防泵控制控柜迅速恢復工作狀態。

電流的要求：斷路器額定電流不能小于水泵電機額定電流的115％。并且要提供短路保護和分段的功能。

斷路器應在正常啟動和應急啟動時不脫扣，所以其瞬動保護要按照電機全壓啟動設定，來避開水泵電機啟動電流。

上述規定還描述了堵轉保護裝置的動作方式和特性，本文就不對此進行介紹。因?yàn)檫@種脫扣和跳閘的堵轉保護，和我國現行的消防泵在過負荷情況下要堅持工作不能停泵的規定互相違背，所以這種裝置在我國的消防泵控制柜中不能實現。

⑤接觸器

a.接觸器要為電磁型，同時可通過機械操作方式閉合主觸頭。根據小編的了解國產接觸器大多數不具備這樣的功能，在設計選擇時，需要向接觸器供應商核實。

b.接觸器的使用類別為AC-3.

c.接觸器要能承受堵轉電流，要能承受長達20秒的7.2倍電機額定電流，和承受3倍電機額定電流3分鐘以后，觸頭仍然完好。

中啟小編認為上述標準對接觸器和堵轉保護組件提出的要求合情合理，因?yàn)樗鼈兡軌虼_保在電機堵轉保護前，這些組件還都能正常的堅持工作，能夠讓消防泵充分的發揮滅火的作用，這些都值得我們消防泵控制柜行業研究和思考。
