UPS在線式工頻系列不間斷電源

產品原理：

本系列不間斷電源擁有真正的在線式實（ONLINE）正弦波設計結構，能完全發控出在線式UPS的高可靠有效率等功能，帶有輸出隔離變壓器，具有輸入端欠壓，過壓保護，輸出端欠壓，過載，短路保護，本系列不間斷電源的工作穩定性高，雜波過濾，帶負載能力強，并具備完善的保護功能，專門設立的靜態轉換開關可提供無中斷的供電轉換，電腦界面監控（可選）。

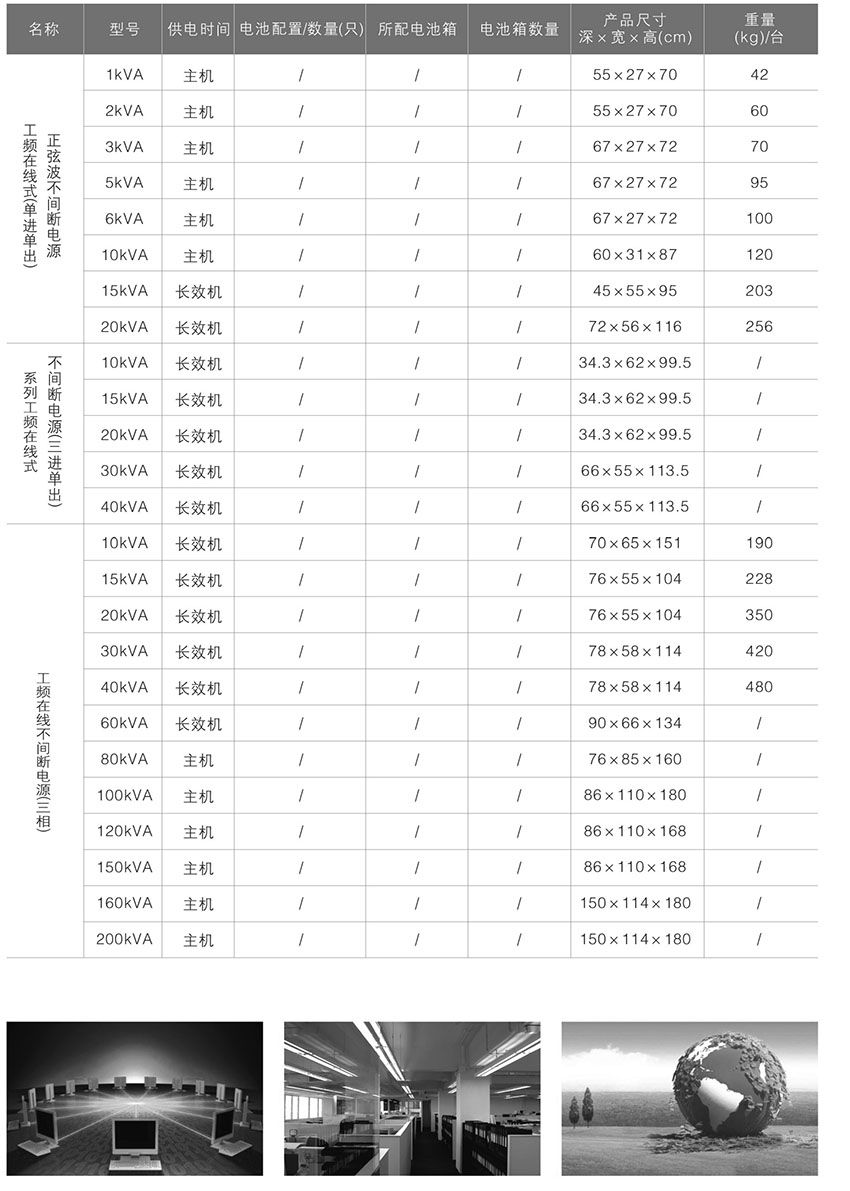

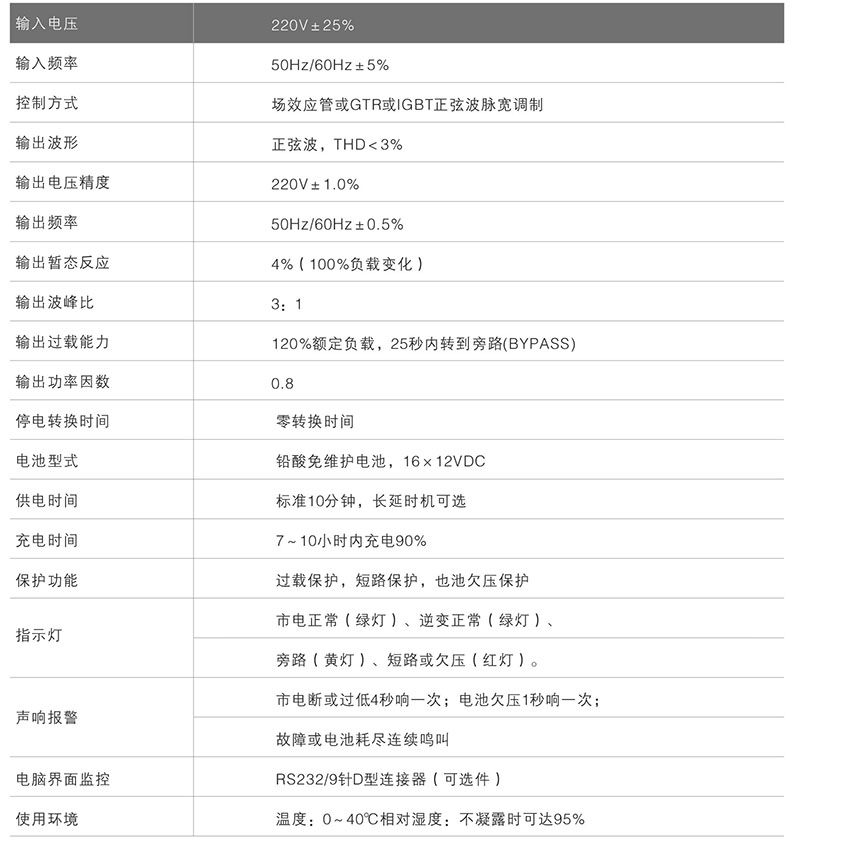

主要技術參數：

選擇EPS容量計算方式：

1、ZG（YJ）-D系列用于帶應急照明負載時

a.當負載為電子鎮流器日光燈，EPS容量計算方法，EPS容量=電子鎮流器日光燈功率和X1.1倍。

b.當負載為電感鎮流器日光燈，EPS容量計算方法，EPS容量=電感鎮流器日光燈功率總和X1.5倍。

c.當負載為金屬鹵化物燈或金屬鈉燈，EPS容量計算方法，EPS容量=金屬鹵化物燈或金屬鈉燈功率總和X1.6倍。

2、ZG（YJS）-D系列三相EPS用于帶混合負載時，EPS容量計算方法

A.當EPS代多臺電動機且都同時啟動時，則EPS的容量應遵循如下原則

EPS容量=帶變頻啟動電動機功率之和+帶軟啟動電動機功率之和X2.5倍+帶星三角啟動電動機之和X3倍+直接啟動電動機之和X5倍

B.當EPS帶多臺電動機且部分別單臺啟動（不是同時啟動），則EPS的容量應遵循如下原則，EPS容量=各個電動機之和，單必須滿足以下條件

a上述電動機中直接啟動的最大單臺電動機功率是EPS容量的1/7

b星三角啟動的最大的單臺電動機功率1/4

c軟啟動的最大的單臺電動機功率是EPS容量的1/3

d變頻啟動的最大的單臺電動機功率不大于EPS的容量

e如果不滿足上述條件，則應按照上述條件中的最大數調整EPS的容量，電動機啟動時的順序應為直接啟動在先，其次是帶星三角的啟動，帶軟啟動的啟動，最后是帶變頻的啟動。

C.當用ZG（YJS）-D系列EPS帶混合負載時，EPS的容量應遵循如下，EPS容量=所有負載總功率之和，但必須滿足以下條件，若不滿足以下條件，則按照其中最大的容量來確定EPS的容量。

a負載中直接同時啟動的電動機功率之和是EPS容量1/7

b負載中星三角同時啟動的電動機功率之和是EPS容量1/4

c負載中有軟啟動同時啟動的電動機功率之和是EPS容量1/3

d負載中有變頻同時啟動的電動機功率之和不大于EPS的容量

e同時啟動的電動機當量功率之和不大于EPS的容量

D.電動機功率當量=直接且同時啟動電動機的功率之和X5倍+星三角且同時啟動電動機的功率之和X3倍+軟啟動且同時啟動電動機的功率之和X2.5倍+變頻器且同時啟動電動機的功率之和。若電動機前后啟動時間相差大于1分鐘均不視為同時啟動。同時啟動的所有負載（含非電動機負載）的當量功率之和不大于EPS容量，同時啟動的所有負載的功率之和=同時啟動的非電動機負載總功率之和X功率因數+電動機的當量功率。

3、用ZG（YHS/P）系列帶負載時，EPS容量計算方法

a.EPS容量=所帶電動機功率容量，以上所述EPS容量均指EPS標稱額定容量(KW)。
