消防設備電源監控系統

一、消防設備電源監控系統簡介

消防設備電源監控系統是依據國家標準《消防設備電源監控系統》研制開發的，該系統由消防設備電源狀態監控器，電源總線，通訊總線和其連接的電流信號傳感器，電壓信號傳感器，電流/電壓信號傳感器，中級模塊箱等設備組成，通過傳感器對消防設備的主電源和備用電源進行實時監測，從而判斷電源設備是否有過壓，欠壓，過流，短路以及缺相等故障。當故障發生時能快速在監控器上顯示并記錄故障的部位，類型和時間，并發出聲光報警信號，從而有效保證了火災發生時消防聯動系統的可靠性。

隨著社會的快速發展，現代大體量建筑，公眾集聚場所建筑和一類高層建筑越來越多，其消防控制中心控制著自動報警系統，自動噴灑系統，消防事故廣播系統，防排煙系統，氣體滅火系統，消防栓系統，應急照明系統等多個消防阿那群系統的操作，是建筑消防安全的關鍵，而消防控制室的火災報警系統以及相關的消防聯動設備能否正常工作，又取決于消防設備電源的工作狀態。因此，在火災情況下，如果消防設備電源不能可靠穩定地工作，投入大量資金的消防設施可能形同虛設。近年來，因消防設備電源失控造成消防設備失靈，致使火災蔓延的事故也一直屢見不鮮。

二、消防設備電源監控系統應用領域

現代大體量建筑，公共集聚場所建筑和一類高層建筑

商場，體育館，禮堂，影劇院，大型醫院，消防部門在日常的防火檢查中發現學校

電信樓，財貿金融樓，大型辦公樓，展覽館，高級酒店

地鐵設施，火車站，汽車站，隧道，大型企業廠房等建筑

金融系統設備（證券交易大屏，監控裝置，金融機具，金庫）

噴淋泵，卷簾門等消防設備

高層建筑的電梯，水泵，風機等。

消防設備電源監控系統設計

三、消防設備電源監控系統設計的必要性

近年來火災發生時，各類消防設備不能正常運轉的火災案件屢見不鮮，各地消防部門在日常的防火檢查中發現消防設備形同虛設的情況也比比皆是，無數經驗和教學都證明火災報警是否及時準確和初期火災的【撲救成功與否，重要的必備條件之一就是消防設備能否起到作用，而消防設備電源就是保證消防設備工作的基礎。

建筑物的消防安全很大程度上取決于消防設備的好壞，而消防設備是否工作又取決于供電電源的工作狀態。因?yàn)橄涝O(shè)備電源不工作，導致消防水泵不啟動，致使火場缺水，不能撲救火災，防火分區的防火卷簾和防火門無法到位，無法控制火災蔓延，排煙風機不啟動無法排煙，防煙樓梯間不能防煙，消防電梯不能工作，疏散指示和應急照明不能輔助疏散，使火場的安全疏散工作無法進行，造成嚴重的災難性后果。如果沒有可靠的消防設備電源，投入大量資金的建筑消防實施在火災中形同虛設，因此必須重視消防設備的電能連續供給問題。

ZGN-600系列消防電源監控系統可有效降低消防設備電源供電的故障發生率，確保消防設備的正常工作，從而為在火災情況下消防設備的運行，人員的疏散和營救提供有力的技術保障，對有效保障生命和財產安全起到積極作用。

消防設備電源監控系統設計

四、消防設備電源監控系統設計依據

中華人民共和國國家標準GB50116-2013《火災自動報警系統設計規范》

中華人民共和國國家標準GB50116-2014《建筑設計防火規范》

中華人民共和國國家標準GB25506-2010《消防控制室通用技術要求》

中華人民共和國國家標準GB28184-2011《消防設備電源監控系統》

中華人民共和國國家標準GB50266-201X《火災自動報警系統施工及驗收規范》

貫徹實施GB25506-2010《消防控制室通用技術要求和GB28184-2011《消防電源監控系統》等國家標準，推廣應用消防設備電源監控系統，符合國家（2017）46號《國務院關于加強和改進消防工作的意見》，以及公安部消防局，推進大城市制定更加嚴格的消防安全標準，執行更加嚴格的消防安全標準的精神。它不僅為公安消防部分的執法監督和設計施工單位的實際應用提供了技術依據，更為率先實現有降低消防設備故障發生率和建筑火災隱患，保障人民生命和國家財產起到積極的作用。

五、ZGN-600系列消防設備電源監控系統簡介

ZGN-600消防設備電源監控系統是依據國家標準GB28184-2011《消防設備電源監控系統》嚴格設計和制造。此系統是集工業計算機技術，通信，抗電磁干擾，數字傳感技術及工業現場總線于一體的智能化系統，采用高靈敏度多種信號傳感器，對監測的消防設備供電電源進行全天24小時實時自動巡檢，監測，通過監測消防設備供電電源的電壓，電流及工作狀態，判斷消防設備電源是否存在中斷供電，過壓，欠壓，過流，缺相等故障，發出聲光報警同時記錄故障信號。建筑內所有消防設備電源的工作狀態，從而有效避免火災發生時，消防設備由于供電電源故障而無法正常工作的危機情況，最大限度地保障消防設備的可靠運行。

ZGN-600消防設備電源監控系統采用集中供電方式，通過監控器給現場傳感器提供DC24V安全電壓，有效保證系統的穩定性，安全性?，F(xiàn)已通過國家消防電子產品質量監督檢驗中心，產品型式檢驗的消防設備電源監控系統。本系統結構簡單，安裝方便，工作穩定可靠，可廣泛用于建筑，軍事，廠礦企業，航空航天，醫藥衛生，鐵路運輸?shù)刃袠I(yè)。

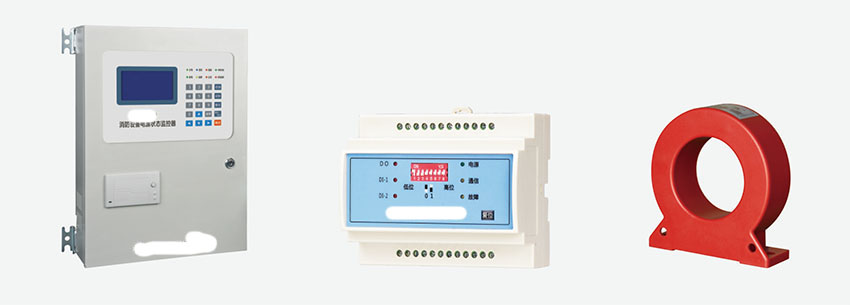

ZGN-600消防設備電源監控系統由消防設備電源狀態監控器，電壓信號傳感器，電壓/電流信號傳感器，區域分機，上位機，系統監控專用軟件及系統總線等部分或全部設備組成。

七、ZGN-600系列消防設備電源監控系統設計應用

1、設計目標

ZGN-600系列系統監測

系統監測到故障后實時報警，及時排除故障隱患，從而有效避免由消防設備電源發生中斷供電，過壓，過流，缺相等故障引發的消防設備不工作隱患，保證消防設備供電電源的穩定可靠運行。

ZGN-600系列系統設計布局

系統的設計布局可分為全面分級監測或選點覆蓋監測兩種方法，全面分級縱深覆蓋保護可取得最好的監測效果。

2、設計規程

設計一部規定

a.消防設備電源監控系統應通過國家標準GB28184-2011《消防設備電源監控系統》形式檢驗

b.有消防控制室的場所應設置小凡高深電源監控系統

c.應根據電氣線路敷設和應用設備具體情況，確定消防設備電源監控器及傳感器的形式與規格

d.大型建筑或建筑采用分散于集中相結合的控制方式，在消防控制中心設置監控主機來接收消防設備電源工作狀態及報警信號，實行統一管理監控，顯示信息。

e.系統的設置不應影響配電系統的正常工作。

設置范圍

a.正常負荷電源，特別重要負荷一級負荷，二級負荷宜設置傳感器

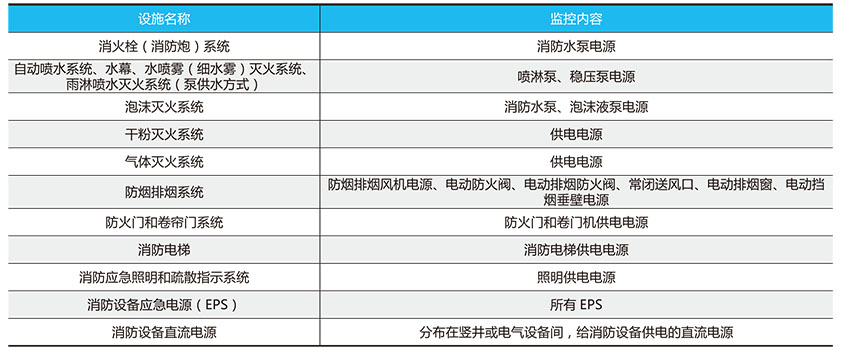

b.消防負荷電源，建筑物內為各類消防設備供電的交流或直流電源，包括主電源和備用電源，應設置傳感器，傳感器監測的內容包括但不限于下表

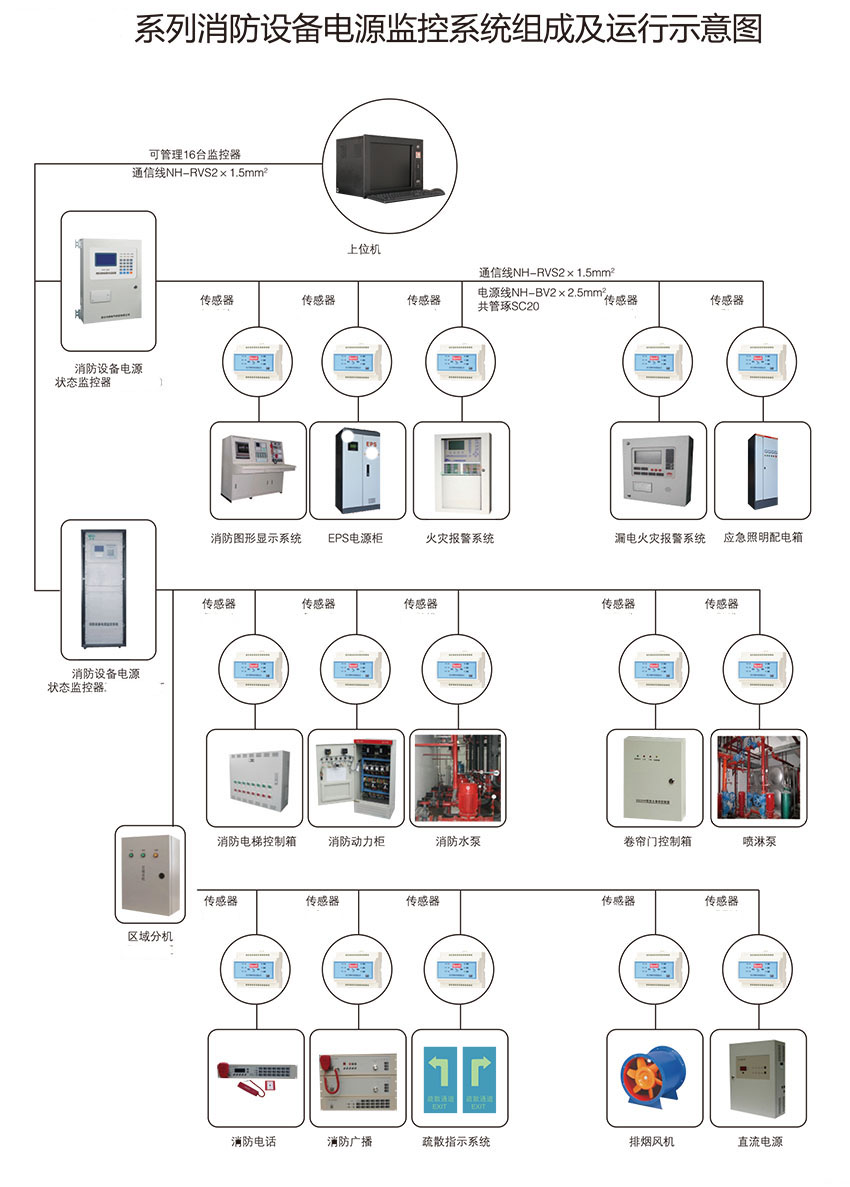

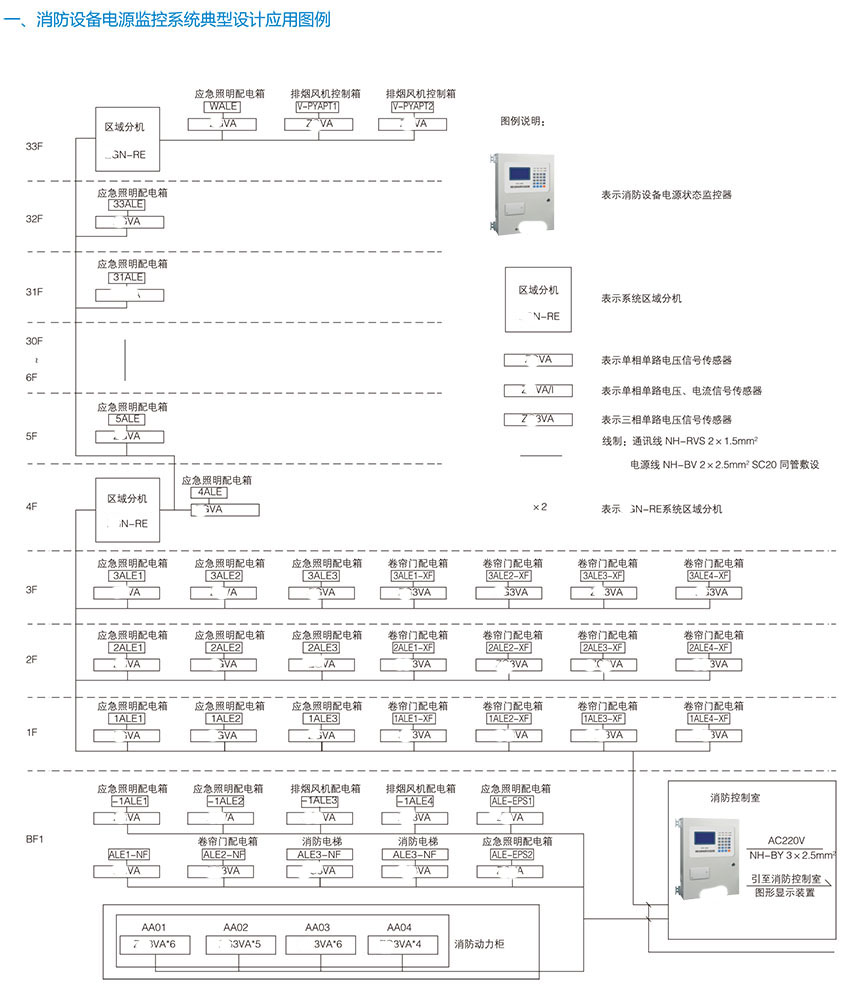

八、ZGN-600消防設備電源監控系統典型設計應用圖例

九、ZGN-600系列消防設備電源監控系統施工與安裝

1、系統施工

系統的施工：應按照批準的工程設計文件和施工技術方案進行，不得隨意變更。確需變更設計時，應由原設計單位負責更改并經圖審機構審核批準。

系統布線：應按照批準的工程設計文件和施工技術方案進行，不得隨意變更，確需變更設計時，應由原設計單位負責更改并經圖審機構審核批準

a.應符合現在國家標準GB50166《火災自動報警系統施工與驗收規范》的要求

b.系統總線敷設后，應對每條回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻不應小于20MΩ

c.同一工程中的導線，應根據不同用途選擇不同顏色加以區分，相同用途的導線顏色應一致，電源線正極為紅色，負極為藍色或黑色

d.系統總線采用通信先NH-RVS-2*1.5mm2+電源線NH-BV-2*2.5mm2，穿SC20銅管敷設。

2、監控器及區域分機安裝

a.監控器及區域分機壁掛安裝時，其底邊地面高度宜為1.3m~1.5m，其靠近門軸的側面距離不應小于0.5m，正面操作距離不應小于1.2m落地安裝時其底邊宜高出地面0.1~0.2m。

b.引入監控器及區域分機的電纜或?qū)Ь€，電纜芯線和所配導線的端部均應表明編號，并與圖紙一致，字跡清晰不易褪色。

c.監控器安裝在消防控制室，區域分機安裝在強電豎井內。

3、信號傳感器安裝

a.信號傳感器輸出回路連接線，應使用截面積不小于1.0mm的銅芯導線，并應留有不小于150mm的余量，其端部均應表明編號，并與圖紙一致，字跡清晰不易褪色。

b.所有信號傳感器均由配電柜成套成家安裝與相應被監控電源的配電柜（箱）內。

c.信號傳感器的安裝不應皮膚癌被監測路的完整性。

d.傳感器采用35mm標準導軌安裝。

4、系統調試指導

應由建設（監理）單位組織施工單位具體實施，應在施工安裝結束并在質量驗收合格后進行，系統調試負責人必須由本公司專業技術人員擔任。

a.對設備的規格，型號，數量，備用備件等按設計要求檢查驗。

b.對于系統線路出現錯線，開路，虛焊，短路，絕緣電阻小于20MΩ等問題，應采取相應的處理措施。

c.應先分別對信號傳感器和監控器等逐個進行通電檢查，確定無故障報警，自檢通過后方可進行系統調試。

d.將所有經過調試合格的各項設備按系統設計連接組成完整的消防電源監控系統，觀察并記錄所監控電源的實時工作狀態信息。

e.系統在調試無故障后，開始系統的試運行。
