4001-366-883一、防火門監控系統簡介
防火門監控系統是依據國家標準GB294-2012《防火門監控器》研制開發的，該系統由防火門狀態監控器，電源總線，通訊總線，通訊總線和其連接的防火門門磁開關，防火門電動閉門器等設備組成。
防火門監控器：用于顯示控制防火門打開，關閉狀態的控制裝置
防火門電動閉門器：能夠在收到指令后將處于打開狀態的防火門關閉，并將狀態信息反饋至防火門監控器的電動裝置。
防火門電磁釋放器：使常開防火門保持打開狀態，在收到指令后釋放防火門使其關閉，并將本身的狀態信息反饋至監控器的電動裝置。
防火門門磁開關：用于監視防火門的開閉狀態，并能將其狀態信息反饋至防火門監控器的裝置。
防火門故障狀態：防火門處于非正常打開的狀態或非正常關閉狀態。
二、防火門監控系統應用領域
現代大體量建筑，公共聚集場所建筑和一類高層建筑
電信樓，財貿金融樓，大型辦公室，展覽館，高級酒店
商場，體育館，禮堂，影劇院，大型醫院，學校，地跌設施，火車站，汽車站，隧道，大型企業廠房等建筑。
三、防火門監控系統設計
1、防火門監控系統設計的必要性
為了防止火災在建筑物中蔓延擴大，需要采取必要的防火分隔措施，防火門和防火卷簾等防火隔物能在一定時間內滿足耐火穩定性，完成性和隔熱性要求，把建筑物的空間分隔成若干個防火分區，使每個防火分區一旦發生火災時，能夠在一定的時間內不至于向外蔓延擴大，以此來有效地控制火勢，為撲救火災創造良好的條件。雖然防火門，防護卷簾在建筑工程消防設計中被廣泛采用，但在消防實踐中因設計不合理，選型不當，安裝不規范，存在常開式防火門被常閉式替代，防火門被防護卷簾替代，特別是在一些高層建筑，大型公共聚集場所使用防火門時與場所的經營性質經常發生矛盾，以上諸多問題導致防火門不能有效的發揮作用。因此在新頒布的《火災自動報警系統設計規范》GB50116-2013中做出對防火門進行有效監控的規定。
各類防火門處于故障狀態的火災案例屢見不鮮，各地消防部門在日常的防火檢查中發現各類防火門形同虛設的情況也比比皆是，無數經驗和教訓都證明，確保人員疏散并能給疏散人員創造足夠多的逃生時間，重要的必要條件之一就是防火門能否起到作用，而防火門監控系統就保證防火門24小時實時處于正常狀態的基礎。
2、防火門監控系統設計依據
中華人民共和國國家標準GB50116-2013《火災自動報警系統設計規范》
中華人民共和國國家標準GB50016-2014《建筑設計防火規范》
中華人民共和國國家標準GB25506-2010《消防控制室通用技術要求》
中華人民共和國國家標準GB29364-2012《防火門監控器》
貫徹實施GB50116-2013《火災自動報警系統設計規范》和GB29364-2012《防火門監控器》等國家標準，推廣應用防火門監控系統，符合國發（2014）46號《國務院關于加強和改進消防工作的意見》，以及公安部消防局“推進大城市制定更加嚴格的消防安全標準”，執行更加嚴格的消防安全標準的精神，它不僅為了公安消防部門的執法監督和設計施工單位的實際應用提供了技術依據，更為率先實現有效降低防火門故障狀態發生率，保障人員安全疏散和減少火災損失起到積極作用。
四、ZGFH防火門監控系統設計應用
1、設計目的
ZGFH系列防火門監控系統故障報警后，及時排除現場防火門故障狀態隱患，從而有效杜絕防火門發生故障狀態而引發的防火門在火災時不能防火，隔煙，抑制火災蔓延，保護人員疏散的重大安全隱患，確保防火門處于穩定可靠的工作狀態。

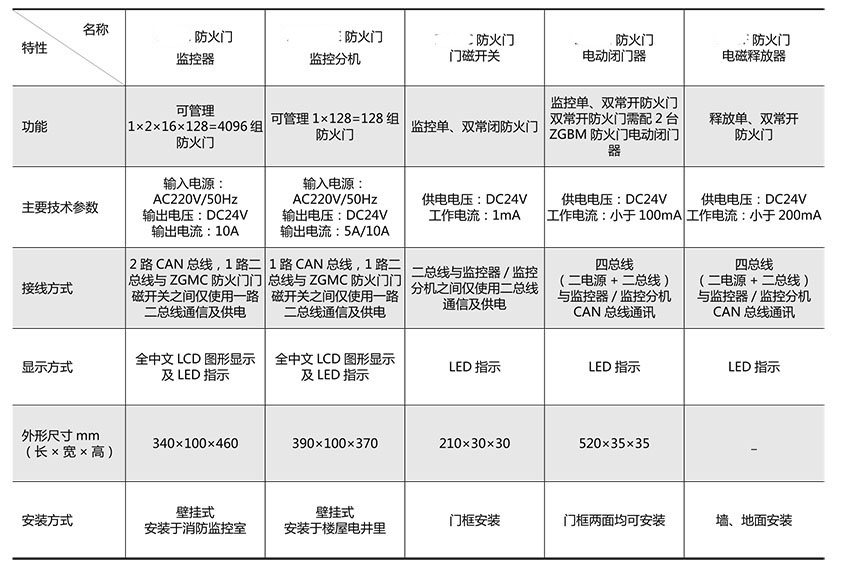

2、設計選型
3、安裝應用
ZGFH系統防火門監控系統是監控防火門開啟，關閉及估值狀態信號的，在施工中無法脫離防火門的施工安裝，此系統具有相當的獨立性，但又與防火門的安裝密不可分。依據這個特點，防火門終端執行機構歸入防火門整體施工安裝比較便于協調配合，以不破壞防火門的結構及完整性為原則，不影響防火門自身功能的使用。終端執行機構部件的安裝應在設計中名曲提出要要求，施工圖會審完畢后，由防火門安裝單位考慮終端執行機構的尺寸，在防火門適當位置固定終端執行機構，不改動防火門結構，美觀方便，防火門監控器，監控分機及總線敷設等報價控制部分應由總包等施工單位完成。

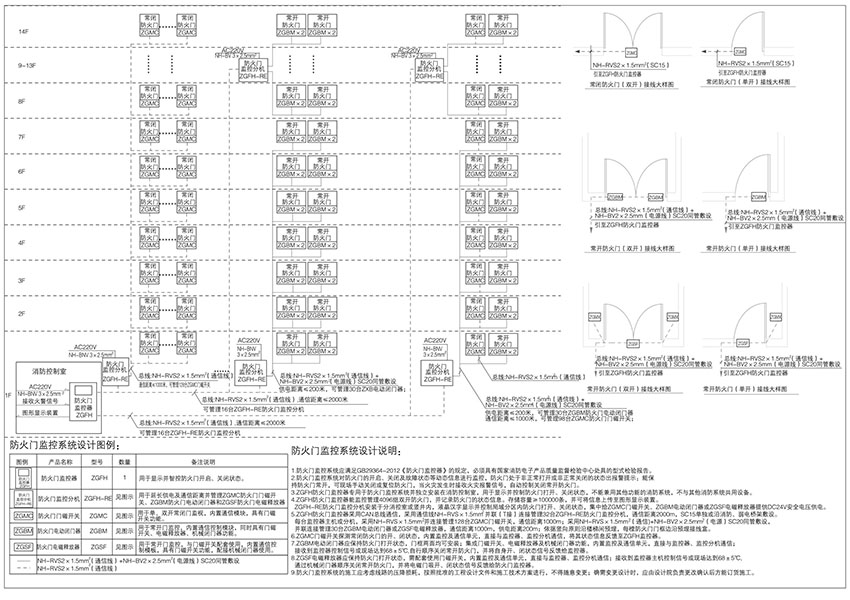

4、系統圖
五、ZGFH系列防火門監控系統施工與安裝
1、系統施工
系統的施工：應按照批準的工程設計文件和施工技術方案進行，不得隨意變更。確需變更設計時，應由原設計單位負責更改并經圖審機構審核批準。
系統布線：
a.應符合現在國家標準GB50166《火災自動報警系統施工與驗收規范》的要求
b.系統總線敷設后，應對每條回路的導線用500V的兆歐表測量絕緣電阻，其對地絕緣電阻不應小于20MΩ
c.同一工程中的導線，應根據不同用途選擇不同顏色加以區分，相同用途的導線顏色應一致，電源線正極為紅色，負極為藍色或黑色
d.系統總線采用通信先NHRVS-2x1.5mm2穿SC15敷設，或通信線NHRVS-2*1.5mm2+電源線NHBV-2x2.5mm2，穿SC20銅管敷設。
2、監控器及區域分機安裝
a.監控器及區域分機壁掛安裝時，其底邊地面高度宜為1.3m~1.5m，其靠近門軸的側面距離不應小于0.5m，正面操作距離不應小于1.2m
b.落地安裝時其底邊宜高出地面0.1~0.2m。
c.引入監控器及區域分機的電纜或導線，電纜芯線和所配導線的端部均應表明編號，并與圖紙一致，字跡清晰不易褪色。
d.監控器安裝在消防控制室，區域分機安裝在強電豎井內。
3、終端執行機構的安裝
a.終端執行機構輸出的連接線，應使用截面積不小于1.0mm2的銅芯導線，并用留有不小于150mm的余量，其端部均應標明編號，并與圖紙一致，字跡清晰不易褪色。
b.所有終端執行機構由防火門安裝單位考慮終端執行機構的尺寸，并安裝與防火門上
終端執行機構的安裝不應破壞防火門的結構及完整性。

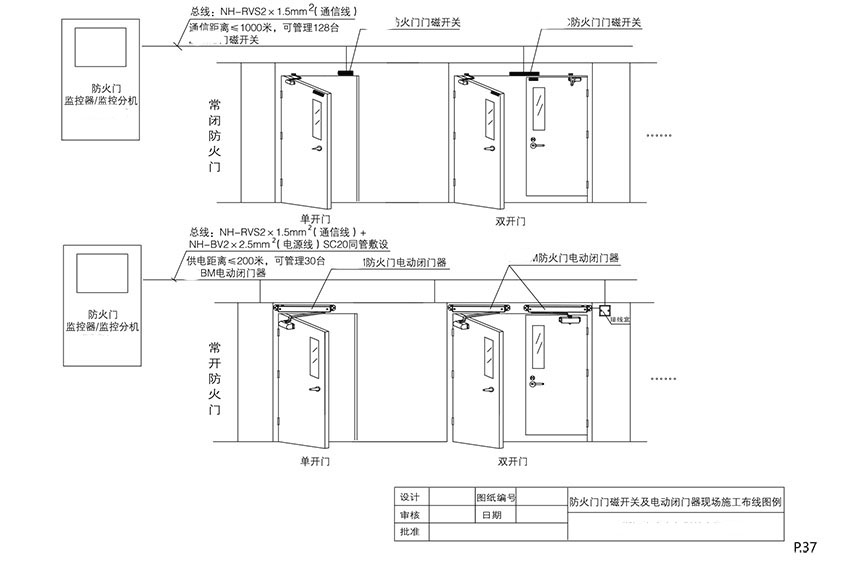

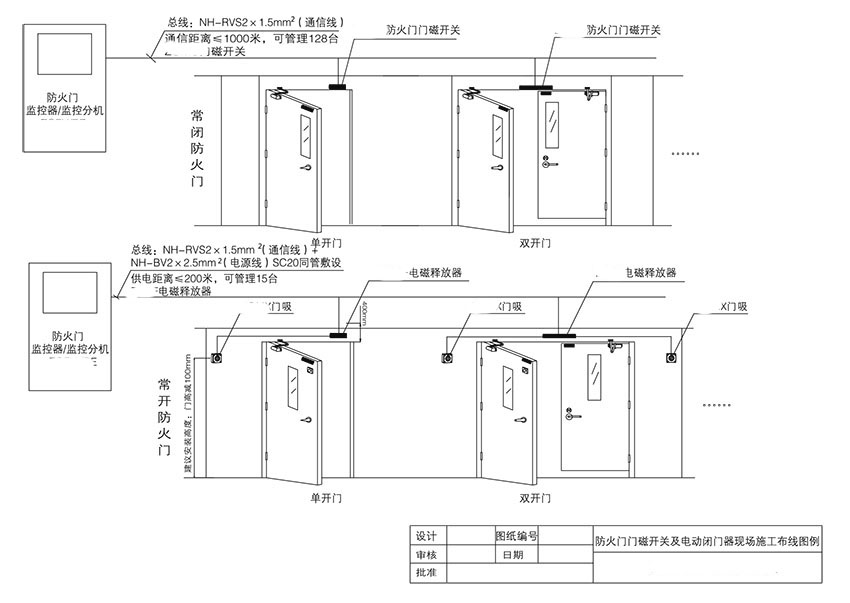

4、現場施工布線圖
六、ZGFH系列防火門監控系統調試
1、系統調試指導
應由建設（監理）單位組織，施工單位具體實施，在施工安裝結束并致力驗收合格后進行，系統調試負責人必須由本公司專業技術人員擔任。
2、系統調試前應具備的技術文件
系統圖，平面圖
設備安裝技術文件
變更設計部分的實際施工圖，變更設計的證明文件
施工過程檢查記錄，調試記錄
設備的使用說明，產品檢驗報告，合格證及相關材料。
3、系統調試前準備工作
對設備的規格，型號，數量，備用備件等按設計要求查驗
對于系統線路出現錯線，開路，虛焊，短路，絕緣電阻小于20MΩ等問題，應采取相應的處理措施。
4、系統調試運行
應先分別對防火門終端執行機構和監視器，監控分機等逐個進行通電檢查，確定無故障報價，自檢通過后方可進行系統調試。
將所有經過調試合格的各項設備系統設計鏈接組成完整的防火門監控系統，觀察并記錄所有監控防火門的實時開啟，關閉工作狀態信息。
系統在調試完成后，開始系統的試運行。
