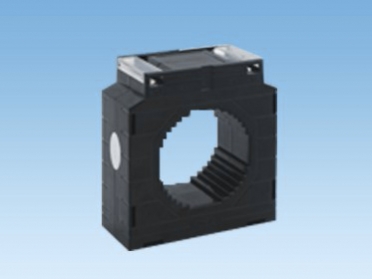

ZGFD5-Y/K圓形/開啟式剩余電流互感器

一、產品概述

ZGFD5-Y系列零序電流互感器，專為采集零序電流型號而設計。零序電流通常為mA級，且必須用穿芯方式，對平衡特性和線性要求較高。

本系列產品測量范圍寬，額定一次電流范圍，10mA~5A，額定二次電流范圍0~2.5mA，優異先進的制作工藝流程，保證了其準確度等級，可靠性等技術要求。

二、特點應用

可增加信號處理電路板

穿心結構，環氧樹脂澆注，穩定性好

采用高導磁鎳鋼或納米晶，線性度好，靈敏度高

優異的平衡特性，并具有極強抗電磁場干擾能力

應用：

適用于電機保護，繼電保護

適用于電氣火災監控系統，小電流選線接地系統

三、性能指標

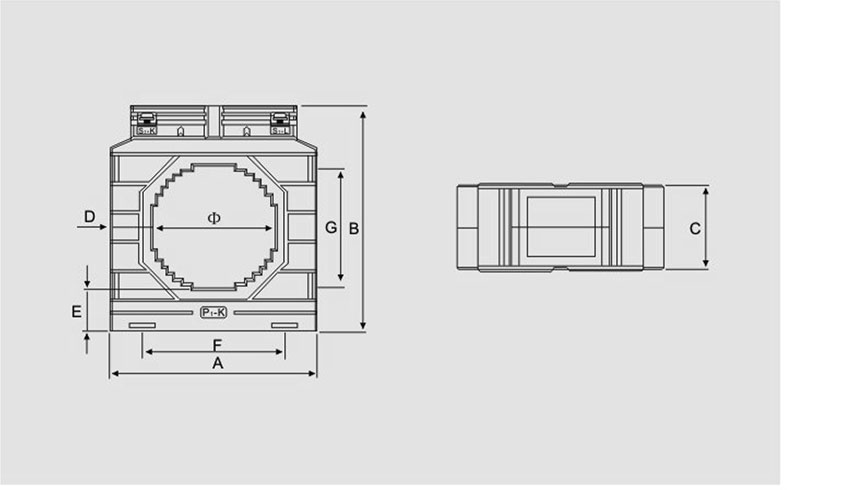

四、外形及安裝尺寸

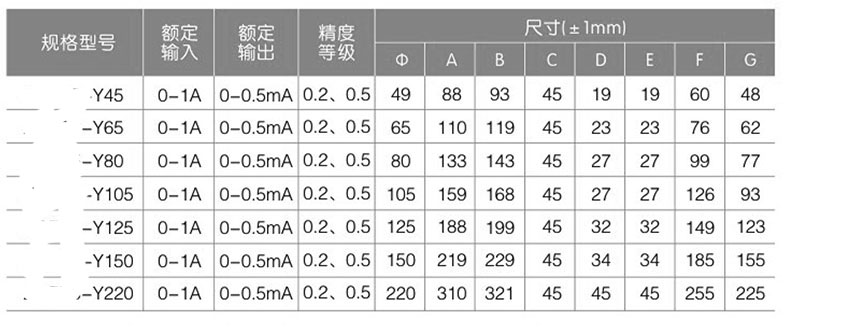

五、規格選擇
