4001-366-883一、適用范圍

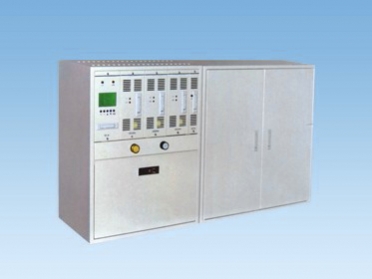

壁掛式直流電源柜ZQ-GZDW-1A，小型直流電源柜ZQ-GZDW-1B是轉為小容量用戶設計的直流電源。系統配置由監控模塊，整流模塊，降壓模塊，電池巡檢模塊，配單單元，蓄電池，柜臺組成，具有體積小，結構緊湊，壁掛安裝，不占場地，操作簡單，智能管理，有效節能等特點。適用于電力，通信，交通，化工，治金，軍事，醫療，廠礦，建筑及消防等領域及用于終端，可作為高壓開關，繼電保護，自動裝置的操作電源和控制電源。
二、系統特點
1.兩路交流輸入自動切換，確保系統正常運行
2.輸入電壓范圍寬，電網適用性強
3.采用ZQ-JK01監控，液晶顯示屏，中文菜單，界面友好豐富，按鍵操作簡單方便
4.具有周全的系統設置，運行信息查詢及各項告警等功能
5.智能化的蓄電池充放電管理，完善可靠的溫度補償功能
6.可擴展電池巡檢模塊，最多檢測蓄電池22節
7.系統采用多級密碼權限管理，限制未授權人員的操作，確保系統安全可靠運行
8.內置RS232，RS485兩種通訊接口，可通過后臺監控和原創監控對系統實施遙測，遙控，遙信，遙調，四遙功能，實現無人值守
8.支持RTU，CDT，MODBUS三種通訊規約選擇。
重要提示：
1.可根據用戶需求增加信號裝置，實現事故信號機預告信號高進功能
2.配置的不同功能會有所區別，具體詳見系統選配的模塊功能說明

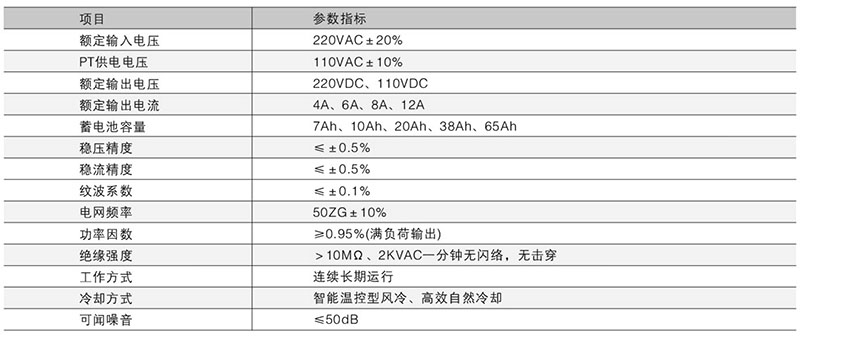

三、技術參數
四、使用環境
海拔高度：不超過2000m
環境溫度：-10°C~+40°C
相對濕度：≤90°（25°C）
地震烈度：不超過8度
設備限在室內工作，且通風良好
室內應無腐蝕金屬和破壞絕緣的有害氣體
安裝垂直傾斜度，不超過5°
微控制器抗噪聲，1000V1Us脈沖1分鐘
無強電磁場干擾與劇烈震動
五、配置原則

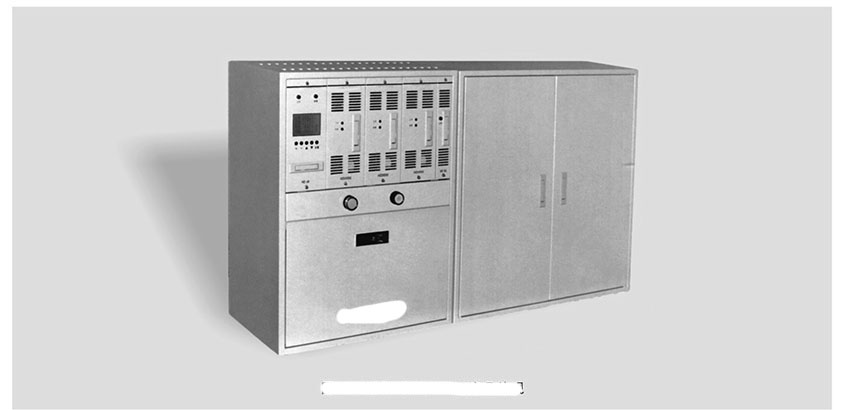

六、外觀結構

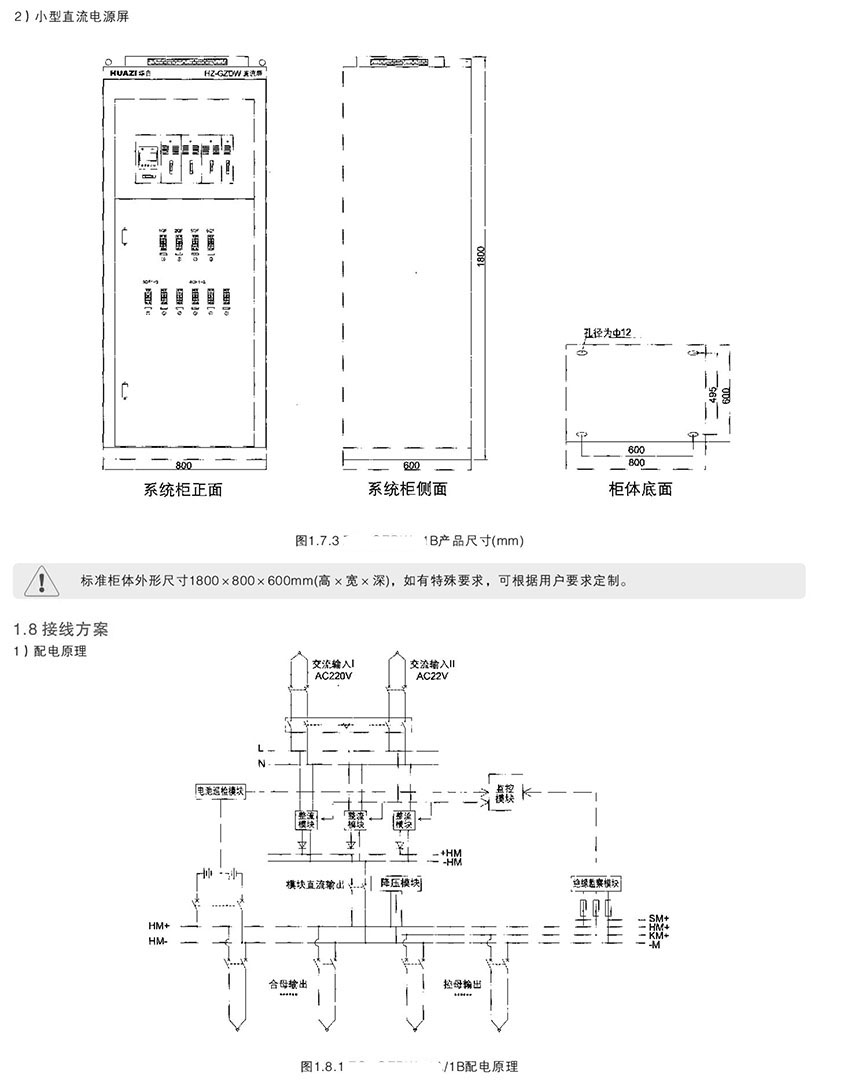

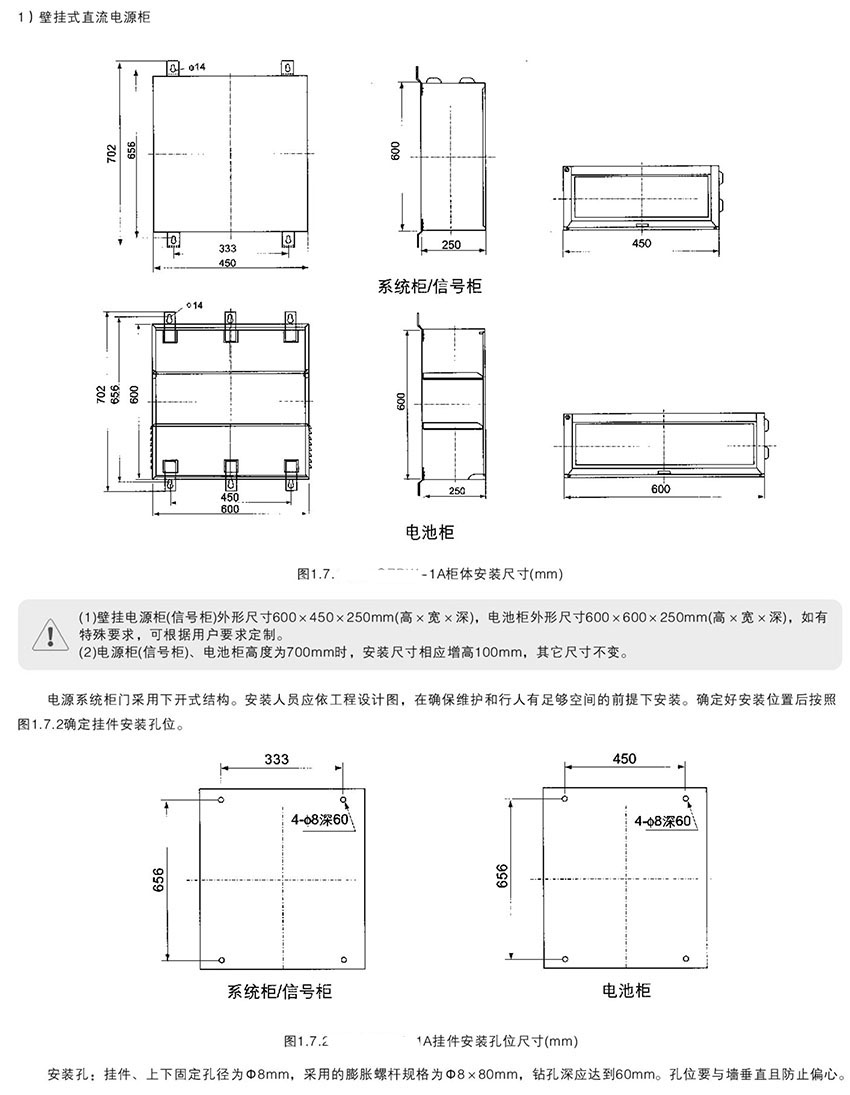

七、外形尺寸

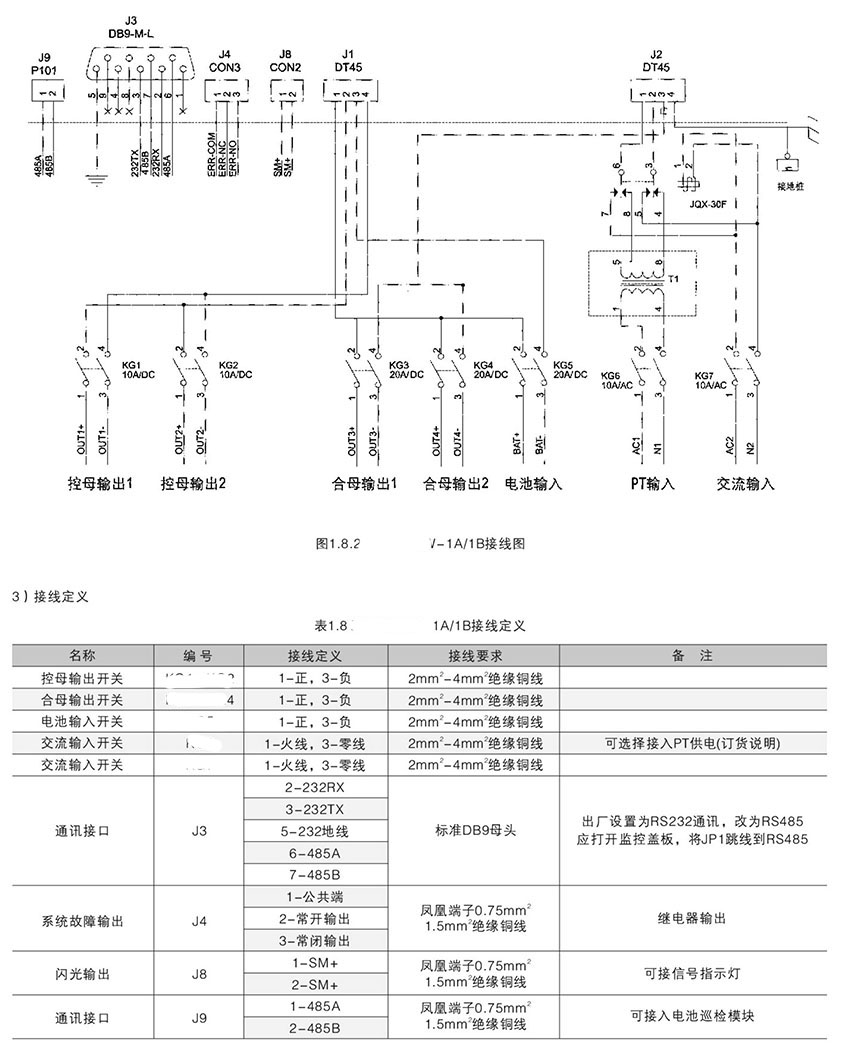

八、接線圖
