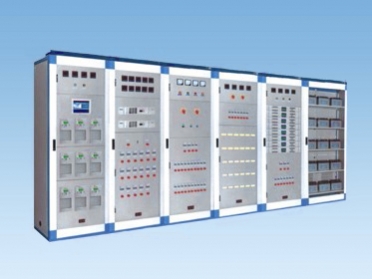

微機控制型通信電源屏ZQ-GZTW-2

一、適用范圍

微機控制型通信電源屏ZQ-GZTW-2是專為不同容量用戶設計的通信電源。系統配置由監控模塊，通信電源模塊，交直流監控模塊，絕緣監控模塊，電池巡檢模塊，開關量監測模塊，配電單元，蓄電池，柜臺組成，具有操作簡單，智能管理，有效節能等特點。

適用于電力，通信，交通，化工，治金，軍事，醫療，廠礦，建筑及消防等領域及用于終端，可作為高壓開關，繼電保護，自動裝置的操作電源和控制電源。

二、系統特點

1.兩路交流輸入自動切換，確保系統正常運行

2.輸入電壓范圍寬，電網適用性強

3.采用ZQ-JK02T監控，液晶顯示屏，中文菜單，界面友好豐富，按鍵操作簡單方便

4.具有周全的系統設置，運行信息查詢及各項告警等功能

5.智能化的蓄電池充放電管理，完善可靠的溫度補償功能

6.整流模塊采用帶電熱插拔，日常維護方便快捷

7.高精度動態均流，可自主，主控或受控運行

8.可擴展蓄電池檢測單2組110節，絕緣檢測240路，開關量檢測160路，可兼容通信電源模塊，直流變換模塊

9.系統采用多級密碼權限管理，限制未授權人員的操作，確保系統安全可靠運行

10.內置RS232，RS485兩種通訊接口，可通過后臺監控和原創監控對系統實施遙測，遙控，遙信，遙調，四遙功能，實現無人值守

11.支持RTU，CDT，MODBUS三種通訊規約。

重要提示：

1.可根據用戶需求增加信號裝置，實現事故信號機預告信號高進功能

2.配置的不同功能會有所區別，具體詳見系統選配的模塊功能說明

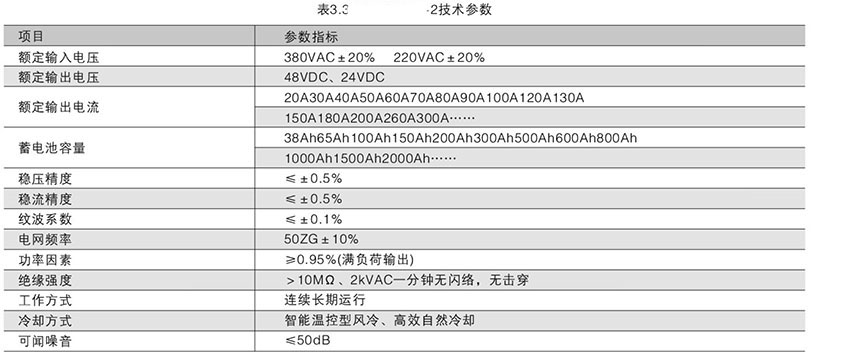

三、技術參數

四、使用環境

海拔高度：不超過2000m

環境溫度：-10°C~+40°C

相對濕度：≤90°（25°C）

地震烈度：不超過8度

設備限在室內工作，且通風良好

室內應無腐蝕金屬和破壞絕緣的有害氣體

安裝垂直傾斜度，不超過5°

微控制器抗噪聲，1000V1Us脈沖1分鐘

無強電磁場干擾與劇烈震動

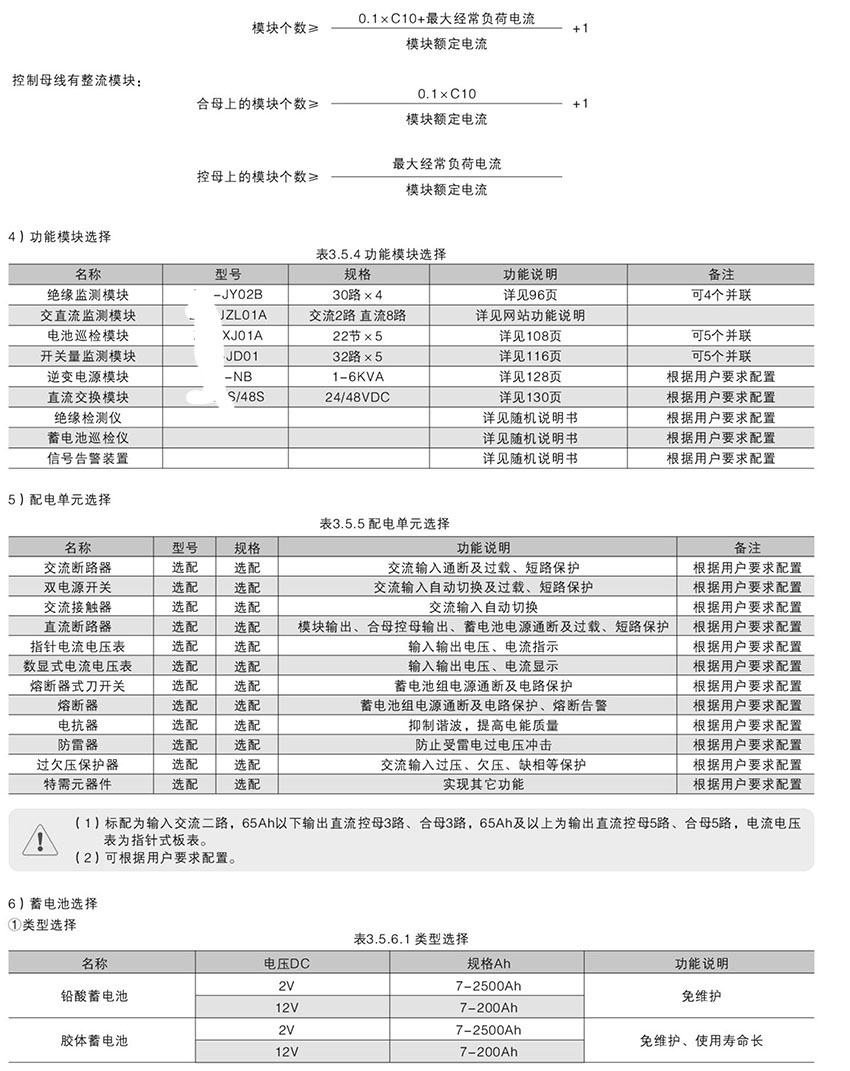

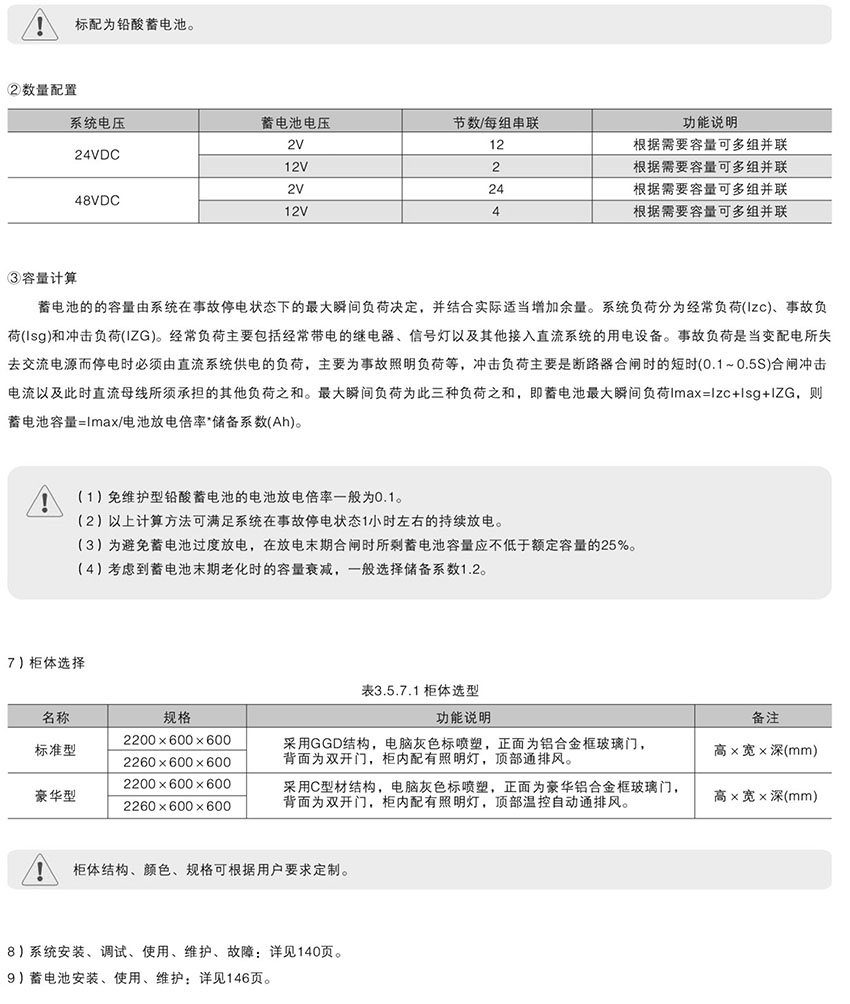

五、配置原則

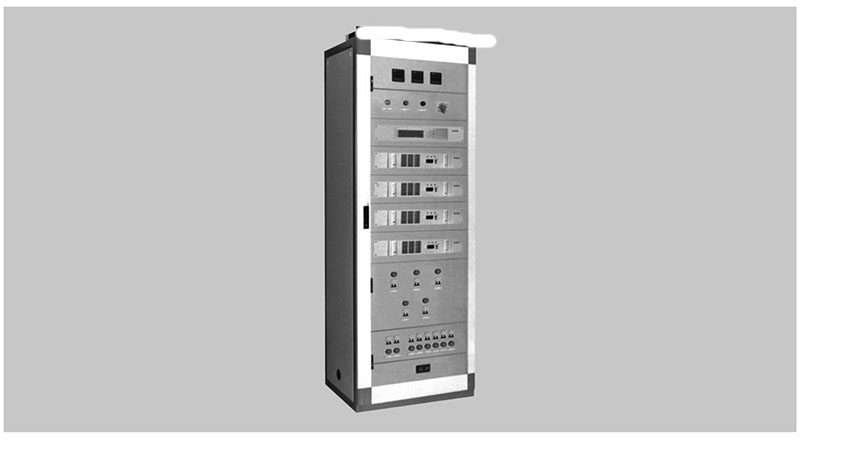

六、外觀結構

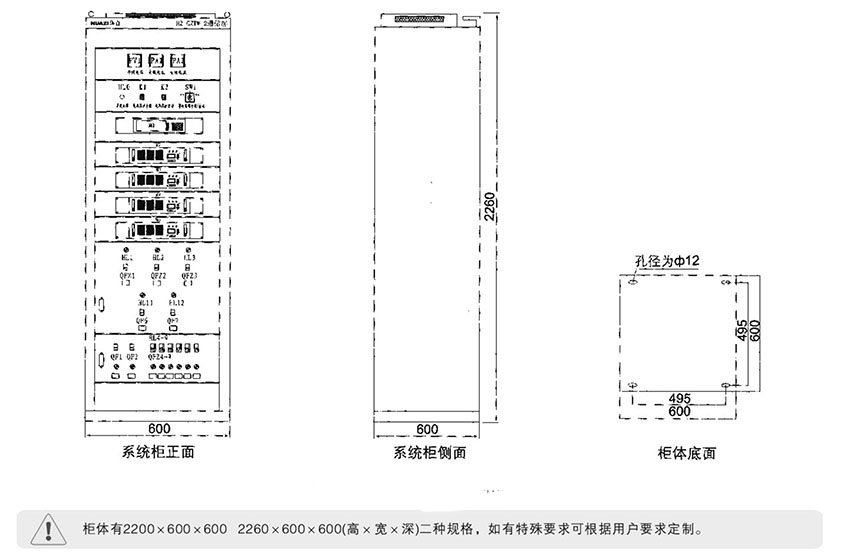

七、外形尺寸

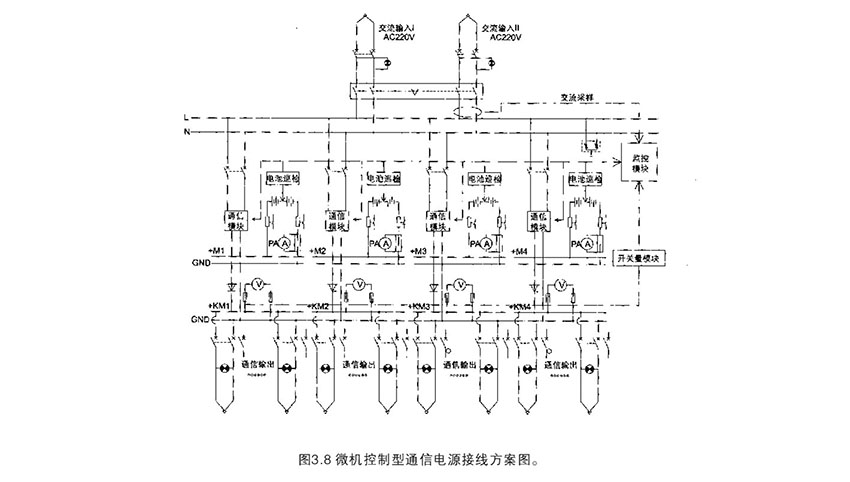

八、接線方案
